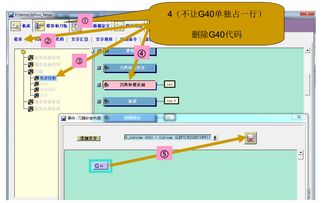

UG編程后處理是將CAM軟件中生成的刀具路徑轉換為機床可識別的NC代碼的關鍵步驟。一個高效的后處理不僅能提升加工精度，還能減少人為錯誤。本文將詳細介紹UG編程后處理制作的完整過程、重要參數、刀補與銑床相關設置，以及數據處理方法。\n\n一、后處理制作全過程\n1. 前期準備：確定機床類型（如立式銑床、臥式銑床）、控制系統（如Fanuc、Siemens、Heidenhain），并收集機床手冊中的技術參數。\n2. 選擇后處理構建器：UG NX內置后處理構建器（Post Builder）是常用工具，用戶可通過圖形界面自定義后處理。\n3. 基礎設置：創建新后處理文件，定義程序和文件格式（如程序起始符、結束符）、輸出單位（公制或英制）。\n4. 定義機床運動參數：設置線性軸（X、Y、Z）和旋轉軸（如A、B、C）的行程、速度和加速度限制。\n5. 配置刀具和加工參數：包括刀具換刀指令、主軸轉速、進給率等。\n6. 添加自定義功能：如循環加工指令（鉆孔、攻絲等）、安全平面設置。\n7. 測試與驗證：使用示例刀具路徑生成NC代碼，并在模擬軟件或機床上測試，確保無碰撞和錯誤。\n\n二、重要參數詳解\n1. 程序頭和尾：定義程序開始和結束的固定代碼，如程序號、安全指令（G40 G49 G80）。\n2. 運動控制參數：包括G代碼模式（G90絕對坐標、G91增量坐標）、插補方式（G01直線、G02/G03圓弧）。\n3. 速度和進給參數：主軸轉速（S）、切削進給（F）、快速移動（G00）速度。\n4. 刀具補償參數：刀長補償（G43 H代碼）和刀具半徑補償（G41/G42 D代碼），用于調整實際刀具與編程路徑的偏差。\n5. 循環指令參數：如G81鉆孔循環、G83深孔鉆循環，需定義孔深、退刀量等。\n6. 坐標系參數：工件坐標系（G54-G59）和局部坐標系（G52）設置。\n\n三、刀補與銑床設置補充\n1. 刀具半徑補償（G41/G42）：用于輪廓加工，G41為左補償，G42為右補償，需在程序中指定補償號（D值）。設置時注意：補償啟動前需有直線移動，避免在圓弧上啟用；補償取消使用G40。\n2. 刀具長度補償（G43）：用于調整Z軸高度，補償號（H值）對應機床中的刀具長度偏置值。在換刀后立即啟用，確保Z軸安全。\n3. 銑床特定設置：對于立式銑床，需定義主軸方向（M03順時針/M04逆時針）和冷卻液指令（M08/M09）；對于臥式銑床，可能涉及轉臺（B軸）控制。\n4. 安全設置：包括參考點返回（G28）、工件坐標系偏置，以及避免過切和碰撞的軟限位參數。\n\n四、數據處理要點\n1. 代碼優化：刪除冗余指令（如重復的G代碼），簡化程序以提高執行效率。\n2. 錯誤檢查：驗證代碼語法（如缺少M(fèi)30結束符）、坐標超限和刀具沖突。使用UG的機床模擬功能進行虛擬測試。\n3. 后處理定制：根據加工需求，添加自定義變量，如自動計算進給率或輸出刀具列表。\n4. 輸出格式控制：確保NC代碼兼容機床控制系統，例如Fanuc系統常用“%”作為程序開始符。\n5. 數據備份與管理：保存后處理文件（.pui、.def、.tcl），并記錄修改歷史，便于后續維護。\n\nUG編程后處理制作是一個系統化過程，涉及機床配置、參數設置和數據處理。重點在于刀補、銑床運動控制和代碼優化，通過反復測試可確保加工安全與效率。建議用戶參考UG文檔和機床手冊，結合實際加工經驗進行定制。
